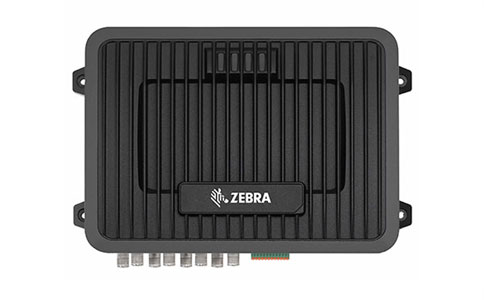

Zebra斑马FX9500固定式超高频RFID电子标签读写器 4/8端口规格

坚固耐用的工业级结构设计

• 工业防护等级IP53： 机身通过IP53密封设计，有效抵御粉尘垂直侵入与防止60°以内角度的雨水/水雾倾洒影响，配合压铸铝外壳材质，即使在多尘仓库或工业制造环境中也能保证最长运行时间，减少因现场恶劣条件导致的故障停机。
• 紧凑一体化外形： 全部线缆（电源、以太网、USB、GPIO和天线接口）均统一集中分布于读写器同一侧，使得设备外形格外紧凑且易于布线管理，显著简化安装部署和日常维护流程，同时降低电缆收纳成本和走线难度。
• 尺寸与重量： 整机尺寸：10.75 英寸（长）× 7.25 英寸（宽）× 2.0 英寸（高）/ 27.3 厘米（长）× 18.4 厘米（宽）× 5.0 厘米（高）； 整机重量：4.4 磅 ± 0.1 磅 / 2.13 千克 ± 0.05 千克，轻量化设计便于壁挂、龙门架顶装或集成于输送线设备中。
• 外壳材质： 压铸铝一体化外壳提供优异的抗冲击及电磁屏蔽性能，同时保证整机传导散热效率。
• 可视状态指示器： 在外壳上方配置四色LED状态灯，支持电源状态、设备活动、网络通信及用户自定义读写状态实时反馈，辅助现场运维人员快速定位设备运行健康度。

高灵敏度无线射频引擎与核心参数（斑马FX9500超高频读写器）

RFID射频标签读写性能

• 工作频率范围： 902–928 MHz（美国及其他FCC区域）；865–868 MHz（欧盟及其他ETSI区域）；以及对应的子频段覆盖，贴合全球主要地区超高频RFID频段法规要求。
• 射频传导输出功率： +10 dBm 至 +33 dBm 可调，允许用户在满足当地法规的前提下灵活调整读取范围和写入能量。天线输入口最大允许30dBm，读写器本机最高配置31-33dBm。[reference:0]
• 最大接收灵敏度： — 单极模式（Monostatic）：-84.5 dBm； — 双极模式（Bistatic）：-105 dBm，在采用4x2双极天线配置时显著提升远场标签捕获概率。[reference:1]
• 额定读取范围： 结合合适的天线及标签选型时，FX9500在真实场景下典型读取距离可达14米（约46英尺），双极配置进一步延长适应大型配送中心与堆场管理应用的核心识别距离。[reference:2]
• 空中接口协议： — EPCglobal UHF Class 1 Gen 2（ISO/IEC 18000-6C）：与主流RAIN RFID标签完全兼容；[reference:3] — ISO 18000-6B：支持传统6B标签标准，充分适应既有资产追溯标签方案。
• 高密度/高吞吐场景优化： 设备在处理密集标签堆叠或 RF 信号衰减严重（如金属货架、高液体含量货物）的环境中，凭借优异的RF前端灵敏度保持准确率和吞吐量双高水平，特别适用于以秒为单位计时的大型分拣口与高速输送线要求。

灵活丰富的天线端口配置（FX9500固定式RFID读写器）

• 天线端口总数： 提供4端口型号（FX9500-4）与8端口型号（FX9500-8）两个版本，方便客户根据入口宽度、区域形状及天线布设策略灵活选型。
• 单/双极电缆配置支持： — FX9500-4：支持 4 个单极端口 或 2 个双极端口（双发送/双接收路径）；[reference:4] — FX9500-8：支持 8 个单极端口 或 4 个双极端口（8×1 或 4×2 两种模式）；[reference:5] 双极模式使独立接收通路最大限度降低回声干扰，显著提升读取灵敏度与接入弱信号标签能力。
• 物理接口类型： 所有天线端口均采用反极性TNC（RP-TNC）连接器，与标准Zebra超高频天线及兼容式外接RFID天线可靠匹配。设备经过精心阻抗匹配至50Ω。
• 天线性能限定： 对于美国市场型号，最大允许天线增益为6dBiL，最小电缆损耗需达到1dB，确保合规辐射功率符合FCC第15部分条例。[reference:6]

强大的处理核心与嵌入式操作系统（Zebra FX9500电子标签读写器）

• 中央处理器： Intel XScale PXA270 处理器，主频高达 624 MHz，从容应对高并发标签过滤及持久化数据预处理任务。[reference:7]
• 内存与闪存空间： 128 MB 闪存 + 128 MB DRAM（DDR，双倍数据速率），支持长时间嵌入或等待云端回调的边缘场景，足够存储和运行较为复杂的RFID业务逻辑脚本。[reference:8]
• 操作系统： 嵌入式Linux，为二次开发、远程管理及自动化脚本扩展提供灵活、透明且面向行业的软件基石。开发人员可轻松移植现有中间件与边缘网关代码。
• 固件与软件接口管理能力： — 支持基于Web控制台的远程设备配置与参数下发； — 完全兼容RM 1.0.1（基于XML的HTTP/HTTPS扩展协议）远程管理协议； — 集成SNMP代理、DHCP动态/静态IP管理机制及多种网络联动服务协议。[reference:9]
• 主机应用程序接口（Host API）： 提供C#/.NET、C/Java EMDK（嵌入式开发工具包）及LLRP（低层读点协议）覆盖，能够在Windows/Linux跨平台开发环境中与现有WMS及ERP系统对接。
• 远程固件升级（OTA）： 基于Web UI及集成工具包的远程升级能力，无需物理接触设备，帮助用户批量更新读写器或应用自定义附加套件。
• 演示/适配软件： 通用的PowerSession版本带标签测试软件，可快速验证天线配置和射频参数合理性；并提供RFIDReader SDK，丰富现场工程师调试手段。

丰富的工业通信与有线/无线接口编程能力

• 以太网端口： 10/100 BaseT 自适应（兼容10/100BASE-TX），RJ45物理接口提供设备联网、管理及数据上传的核心路径；支持静态IP与动态获取（DHCP）。[reference:10]
• USB总线接口： — USB 主机端口：A型USB 2.0，可连接外置Wi‑Fi适配器、拓展存储或蓝牙附件； — USB 客户端端口：B型USB 2.0，便于现场配置或固件升级时直接接入笔记本电脑做USB控制台通信。[reference:11]
• 串行控制口（RS-232）： DB9公头标准端口，为习惯传统控制台环境的运维工程师提供直接的串口命令行配置界面以及调试模式。
• 通用数字型输入/输出： 基于隔离式GPIO接线板： — 4 路光隔离数字输入信号（5–24 Vdc）电容耦合保护，防止工业设备浪涌损坏； — 4 路开源数字输出信号（3–40 Vdc, 最大100mA），可驱动指示灯、触发传送带机械、读取门翼或报警器等外围工业设备。[reference:12] GPIO通过位于设备统一侧面接线端子对外导出，简化外部连接组件布线操作。
• 其他编程及工业集成选配： N/A（MXv型号附带高端可编程解码板方案，但标准FX9500已保留丰富的硬件接口以适应自动化系统对接）。
• IoT Connector集成赋能： 支持无缝结合边缘处理及数据直接上送至云平台，帮助IT部门在繁杂的企业资产追踪系统中实现RFID协议透明化，既保障数据稳健又降低应用开发成本。

电源供应范围与可靠电气规范

• 推荐输入电压： +24 Vdc额定工作电压（常规区域24V工业供电，工作电压允许容差范围±10%）。
• 最大输入电流： 2.5 A 峰值，基于24V直流电源供电条件下；原厂可选通用交流转直流室内外隔离式电源（选配件）。[reference:13]
• 功耗水平与节能表现： — 空闲模式典型功耗：10W； — 1W传导输出模式下典型功耗：18W； — 最大读/写射频高负荷模式瞬时峰值功耗：20W（当1W输出功率配合较高天线增益时）。[reference:14] 以上功率消耗均基于24Vdc输入条件下进行，该能耗对比同类竞争品种，在提供8天线同步激发场景下保持高能效，节约机房及现场弱电配电费。
• 备选供电方案： 直流独立电源（线缆选购另配）以及Zebra官方提供的宽温DC-DC车载电源（选件）。考虑到FX9500工业定位，PoE供电未被默认为集成式，但通过配套网络媒体转换及外部PoE分离设备可间接适配。
• 标配直流电源参数： 工作输入电压范围100–240 VAC（50–60 Hz），额定功耗最大值60W，输出+24Vdc最大4A恒压。

严苛的环境适应性、保护等级与认证体系统一

• 工作温度范围： -20°C 至 +55°C / -4°F 至 +131°F，足以承受装载码头、夏日工业厂房或半户外道口布署场景，并兼容封闭式仓库制冷环境（+5℃左右）。
• 存储运输温度范围： -40°C 至 +85°C / -40°F 至 +185°F，为非恒温运输或极端地区存储留足安全阈值。[reference:15]
• 最大抗机械冲击/运输振动： 符合MIL-STD-810G军规跌落要求及IEC工业振动规范，每任意一角抗0.3米跌落冲击，确保车载叉车或高动态安装不脱焊。
• 相对湿度耐受： 5% 至 95%（无冷凝）— 完全匹配IEC 60068-30/56测试要求，无惧沿海或高湿储存区霉变侵蚀。
• 密封防尘防水等级检测： 整级组件IP53防护等级（IEC 60529标准）充分覆盖短时细雨及空中尘埃环境；压铸铝壳体与严整密封条结合，确保长年无故障运转。
• 阻燃认证及安装便利性： 读写器材料采用低烟无卤高阻燃封装，并通过UL2043环境空气空间（静压箱）防火安全认证，用户可以将其隐藏于空调吊顶内部进行高隐蔽部署。
• 安全及电气认证标准： 整机全面通过FCC Part 15、RSS 210、EN 302 208、ICES-003 Class B、EN 301 489电磁与射频合规要求；满足UL 60950-1/EN 60950-1及IEC信息安全标准；同时符合绿色环保RoHS及WEEE指令。
• 产品生命周期说明： Zebra在2017年10月30日后停止生产FX9500产品线，并于2023年3月31日起停止对固定RFID读取器机型进行服务与支持；但大量成熟用户仍沿用FX9500基件，原厂依然保留维护历史和部分维修组件。

安装、管理与企业级软件治理

Zebra FX9500读写器中提供了基于Web的直观用户管理控制台，管理员通过HTTPS安全登录后可以实时修改射频功率、天线读取次序及过滤逻辑，同时校验连接的天线驻波比、设备温度等关键传感器数据。通过集成RM远程管理协议与DHCP及SNMP基础网络特性，运维团队可在统一的管理面板上监控数百台FX9500读写器的状态，并集中推送配置策略及固件升级包。作为Linux架构读写器，FX9500同时支持主机LLRP及低延迟内部脚本用于高敏感性预过滤；另外在与Zebra MotionWorks Enterprise RFID（企业级RFID管理套件）集成时，管理颗粒度和报警策略可直接与业务仪表板绑定，适合要求全过程可溯源的物流和资产追踪行业。设备支持各类安装嵌板、VESA标准挂架与车规级移动载具套件，以及防盐雾腐蚀性附加组件，充分适应港口堆场及化工厂周边环境。

选型主要型号及配件建议

Zebra FX9500固定式RFID读写器以4端口（FX9500-4）与8端口（FX9500-8）两种主型号分支供用户根据场景RFID需求挑选：4端口版本（SKU后缀通常为-41324D41-）适合通道较为单一的出入库口或传送带走线，而8端口版本（如FX9500-81324D41-）能一次性连接多路圆极化天线覆盖大型叉车通过闸口或多货桥场景。除标准FX9500主机外，用户需单独配购外置超高频天线、低损耗射频电缆（适合RP-TNC接口）、天线支架，以及专用工业直流24V电源/连接线；部分载具应用可额外选择机架式/车载安装配件。部件选型可参照Zebra官方供货清单，由分销渠道协助做最优供电布局及严苛环境EMC合规性分析。
