RFID电子标签的制造进程

发布时间:2020-3-13 15:35:10

    RFID电子标签在很多行业都得到广泛的应用,之所以没被大众所熟知或许与它的成本有关,据上海营信公司技术人员介绍“RFID电子标签主要由底材、天线及芯片组成,天线层是主要的功能层,其目的是传输最大的能量进出标签芯片。与传统蚀刻法,绕线法相比,标签天线的直接印制法大大节约了成本。”下面我们就一起来了解下吧。


    1.标签天线的传统制造工艺。


    ①采用蚀刻方式加工制备标签天线天线在蚀刻前应先印刷上抗蚀膜,首先将PET薄膜片材两面覆上金属(如铜、铝等)箔;然后采用印刷法(丝网印刷,凹印等)或光刻法,在基板双面天线图案区域印刷抗蚀油墨,用以保护线路图形在蚀刻中不被溶蚀掉:然后进行蚀刻,即将印刷油墨图案已固化的片材浸入蚀刻液中,溶蚀掉未印刷抗蚀油墨层区域的金属;然后再去除薄膜片材天线图案金属层上的抗蚀刻油墨,这样就得到了标签天线。或者采用光刻法,在覆铜基板表面预先涂布光敏抗蚀膜,并用相应的掩膜覆合曝光,经过显影腐蚀,除去版上残留抗蚀膜,就得到一个完整的天线图形。


    ②绕线法制备标签天线工艺


    目前。铜导线绕制RFID标签天线的制造工艺通常是使用自动绕线机进行,即直接在底基载体薄膜上绕上涂覆了绝缘漆,并使用低熔点烤漆的铜线作为RFID标签天线的基材,最后用黏合剂对导线与基材进行机械固定。其工艺流程如图4所示。该方法可靠性较高,但对于RF19电子标签来说成本太高。


    2.标签天线印制工艺


    基于传统标签天线制备方法中存在的污染环境、成本较高的弊端,且工艺复杂,成品制作时间长,必将被新的工艺所替代。采用印刷方式直接印制RFID标签天线是一种环保节能、低成本的制造工艺。现有可行的印制RFID标签天线的印刷方式有丝网印刷和喷墨印刷。


    ①丝网印刷法制备天线


    丝网印刷是使用模版直接印刷的过程,即用导电油墨直接印刷在纸基或塑料薄膜卷材上,其一般工艺流程为:


    标签天线的丝网印刷就是把导电油墨由网版的另一侧以刮板将油墨扫压过网版,而油墨则穿透过网版上天线图样的网孔间隙,粘印在被印刷的底材上。在进行RFID的标签天线印刷时,由于不同工作频率的RFID标签的天线线圈将对应不同的圈数,线圈厚度和每一圈之间的距离(如HF波段使用13.56MHz的芯片,通常它要求线圈圈数为6,厚度约为20um:UHF波段使用868MHz和950MHz的芯片,线圈截面厚度约为4um),故所印刷的墨层厚度、每一道线的宽度和干燥后的图形轮廓都有严格的允差范围(如两次重叠套印的误差必须在0.1mm之内)。


    ②喷墨印刷法制备天线


    采用喷墨印刷来进行RFID标签的制作可分为3种方式:


    ①使用喷墨印刷方式把抗蚀油墨、阻焊油墨和字符油墨等喷射到覆铜板上,经过固化后得到成品;。


    ②采用含有纳米金属颗粒的导电墨水直接将电路图形喷在聚酯片基上,经过低温烧焙固化,形成电路:


    ③通过采用相应特性的墨水,采用喷墨印刷的方法制造RFID标签中的电容器及电阻器等电子器件。与传统的印刷方式相比。采用喷墨印刷的方式可以达到更快的生产速度,印刷成本也有所降低,更重要的是能够增加其布线密度,从而提高成品质量。


RFID高频HF图书不干胶标签HT6507是高频图书档案管理专用标签,工作频率13.56MHz,ISO/IEC  15693协议,采用独特的标签天线设计,能进行远距离多标签的读取,广泛用于图书馆管理、档案管理、无人零售、资产管理、服装管理、产线管理、设备巡检等领域。

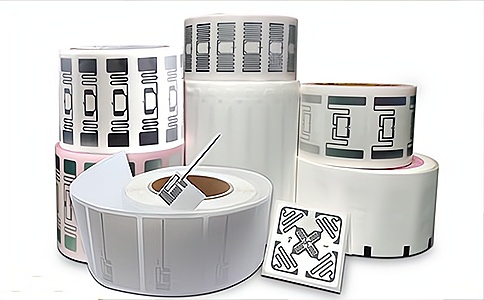

RFID超高频不干胶标签UT6757

RFID高频HF图书不干胶标签HT6507

    通过上述描述,读者朋友对RFID电子标签加工制造有了一定的了解,上海营信信息技术有限公司(简称营信信息)于2011年在上海成立,是一家专业从事无线射频识别技术(RFID)产品的制造商,公司产品涵盖高频13.56MHz、超高频860-960MHz频段,支持ISO14443A/B、ISO15693、ISO18000-3(model3)、UHF EPC Gen2(ISO18000-6C)、ISO18000-6B等多项国际标准。如果您有相关要求欢迎咨询021-54332028。
