现在很多传统制造企业的生产流程中,大部份生产模式以单件流生产模式为主,这种生产线模式的最大缺点是通常在某些瓶颈工序会积压大量半制成品,这些问题削弱了管理人员对生产周期的预测、控制及应变能力,已越来越难以应付定单规格多,且交货期短的市场要求。随着RFID技术正在进入制造过程------通过在车间层逐步采用RFID技术,可以发送准确、可靠的实时信息流,从而创造附加值,提高生产率和大幅度地节省投资。下面我们一起了解下。
一、 系统简介
基于RFID技术的生产线管理系统成为解决上述问题的有效方案之一,通过采用RFID技术,系统能够自动采集生产数据和设备状态数据,为生产管理者提供生产线所有工序环节的“实时数据”,并且能够结合各工序设备的工艺特点和相关的工艺、质量指标参数,进行各生产重要环节的工艺参数和设备运行参数等生产信息的在线监测和分析,帮助企业实现生产过程中半成品工序、成品工序的计量、仓储的出入库管理的自动化和信息化集成,从而做到对生产操作进行自动实时跟踪,可有效地对各生产岗位进行监督、对产品质量的稳定性和工艺参数的执行率进行监督。
RFID生产线管理系统采用电子工票取代传统的纸质工票,为生产流水线上的每一个单品工件使用一张RFID电子标签,在每个工位上安装一台RFID读卡器。当工人每完成一次作业时,系统通过RFID采集设备自动将工件的信息直接发送到电脑系统,系统自动完成计件工资计算和各种生产统计工作,为企业提供一套完整的解决方案。
二、 系统总体架构
RFID生产线管理系统是MES项目中将生产过程采用RFID刷卡方式完成工序流转和数据采集,解决生产过程控制的问题,同时基于以往实施ERP和MES系统的成功经验,完成从采购、库存、销售到财务核算的整套信息系统规划,实现销售、采购、库存、生产、财务、质量、成本、设备、工艺、人员管理的有机整合,实现公司全面信息化和无纸化。
三、 系统流程设计
以一条完整的服装生产线为例,设计rfid节点流程管理如下:
(1)在每卷布上赋予一张唯一ID号的RFID电子标签,裁剪部门按照生产计划单领料、铺布、裁剪,同时用RFID采集终端在领料、铺布、裁剪三个节点处记录领料人、领料时间、领料品名、布匹规格、铺布工名称、裁剪工名称等基本信息,录入电子裁床单,上传电脑端后台数据库;
(2)裁剪后把相同部位的多层衣片按照尺码、布层、颜色等规则捆扎起来,然后每扎赋予新的一张RFID电子标签扎单,并把该电子标签扎单关联到对应的裁床单据上,同时录入每扎衣片的属性,比如款号、尺码、颜色、批次、裁床号,以及工序号、扎单号和件数等信息;电子标签扎单的作用是标示衣片的属性、裁剪的批次,指示该捆衣片需要执行的加工工序和本批次产品的件数,以及记录各工位工作量信息;
(3)缝纫车间到裁床部门领取捆扎好的衣片,按照生产流程把相同扎单号的衣片配套捆绑在一起,并徒手递送到对应的工位上;工人完全依靠扎单上的信息来进行生产操作,以保证每件衣服都是遵照计划好的工序、由相同属性的衣片缝制而成的。每个工位安装一台RFID读写器,负责采集工位号、工作时间、工人信息、工序等基本信息,上传到电脑端后台系统;
(4)工位上的工人领到衣片后进行规定工序的操作,操作完成后用RFID读写器采集电子标签扎单ID号并关联上工号,上传到后台系统,以作为核算计件工资的凭证;
(5)配扎工把前道工序完成的半成品收集起来,再次和相同扎号的其他部位衣片配套捆绑,手工传送到下一道工序;
(6)重复操作4、5步骤,直至所有工序完成,成品包装并用RFID采集器采集标签信息入库。
四、 系统特点
(1)可控性强,能精确规划允许数据采集的范围;
(2)标签内容可读写,可重复使用,节约成本;
(3)提供信息系统获取实时数据的自动化手段;
(4)实现精细生产及准时生产
(5)优化生产过程,提高生产、管理效率;
(6)节约成本;
(7)生产瓶颈分析及报警;
(8)实时性高、安全稳定;
(9)实现产品质量追溯。
相关RFID硬件产品:

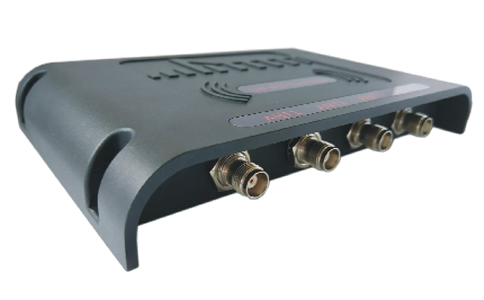

RFID超高频电子标签读写器UR6258
RFID超高频电子标签读写器UR6258是基于IMPINJ R2000芯片深度开发的一款高性能的UHF超高频电子标签读写器,完全自主知识产权设计,结合专有的高效信号处理算法,在保持高识读率的同时,实现对电子标签的快速读写处理,广泛应用于仓储进出、图书管理、称重管理、物流分拣、智能交通、门禁系统、防伪系统及生产过程控制等多种无线射频识别(RFID)系统。

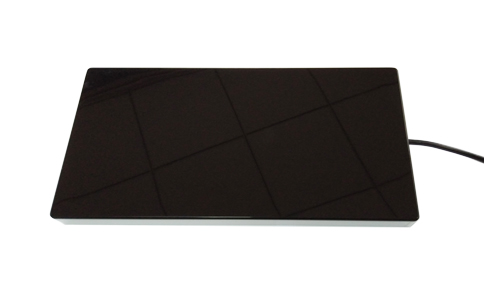

RFID高频(HF)屏蔽天线HA3015
RFID高频屏蔽天线HA3015是一款高性能的50Ω标准阻抗13.56MHz高频屏蔽天线,具有完全自主知识产权,内建专有的适配器,背板金属屏蔽设计,结合坚固的天线线材选择,实现对电子标签的稳定感应效果,广泛应用于工业自动化、产线管理、服装门店、餐饮智盘、自助借还书机、共享图书及生产过程控制等多种无线射频识别(RFID)系统。
